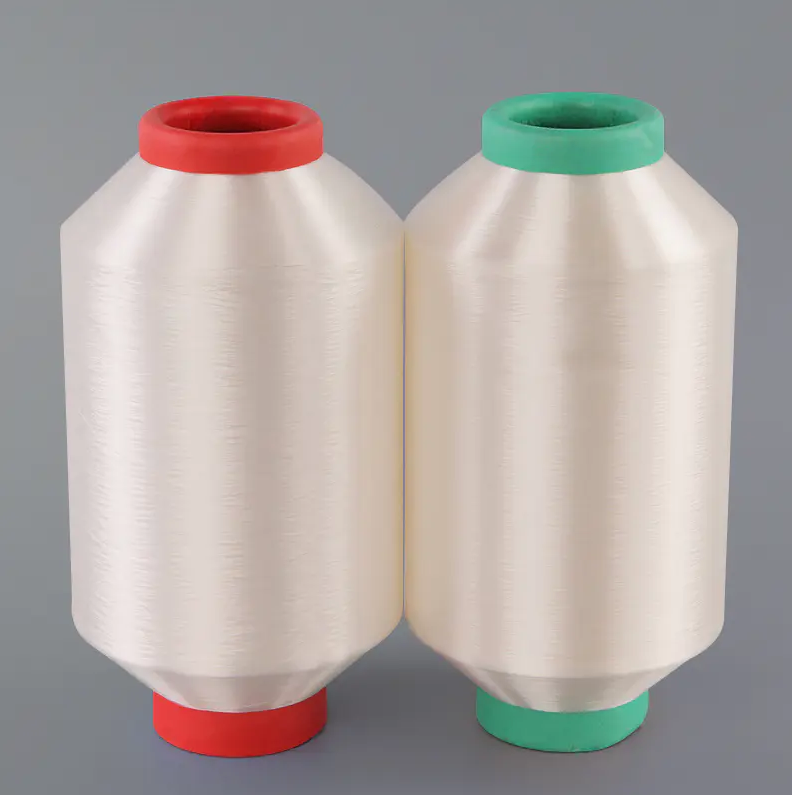

110°C와 180°C 저융점 원사의 차이점은 무엇인가요?

110°C와 180°C 저융점 원사의 주요 차이점은 화학 성분 및 특정 열 환경 접착 특성을 유발하는 데 필요합니다. 110°C 실은 일반적으로 저융점 폴리에스테르 또는 코폴리아미드 낮은 온도에서 에너지 효율적인 접착을 위해 설계되어 섬세한 직물이나 열에 민감한 소재에 이상적입니다. 대조적으로, 180°C 저융점 실은 종종 변형된 고성능 폴리머 접착 공정이 완료된 후 우수한 내열성과 구조적 무결성이 요구되는 중장비 산업 응용 분야에 사용됩니다.

두 가지 중 하나를 선택하는 것은 전적으로 처리 장비와 최종 사용 사례에 따라 달라집니다. 110°C 원사는 가공 용이성과 열에 민감한 소재 보호에 중점을 둡니다. , 동안 180°C 원사를 사용하여 내구성과 고온 가공 공정과의 호환성에 중점을 둡니다. .

열적 특성의 기술적 비교

귀하의 생산 라인에 어떤 원사가 적합한지 이해하려면 기술 사양을 살펴보는 것이 중요합니다. "융점"은 실이 고체 섬유 상태에서 섬유 상태로 전환되는 온도를 나타냅니다. 점착성 접착 상태 , 주변 섬유에 침투하여 결합할 수 있습니다.

110°C로 딥 다이빙 저융점사

특징 및 장점

110°C 변형은 가장 일반적인 "표준" 저융점 실입니다. 주요 장점은 열효율 . 대부분의 스팀 챔버와 산업용 오븐은 과도한 에너지 비용이나 특수 단열재 없이 쉽게 110°C~120°C에 도달할 수 있으므로 이 원사는 대량 시장 직물 생산에 적합합니다.

• 섬세한 섬유에 부드럽게 작용: 150°C 이상의 온도에 노출되면 수축되거나 탄력을 잃을 수 있는 실크, 울 또는 특정 합성 섬유와 함께 사용할 수 있습니다.
• 신속한 접착: 임계값이 낮을수록 연속 접합 공정에서 라인 속도가 더 빨라집니다.
• 부드러운 손 느낌: 녹은 후 110°C 실은 약간 더 유연한 상태를 유지하여 직물의 "드레이프"를 보존하는 경향이 있습니다.

일반적인 응용

가장 눈에 띄는 용도 중 하나는 다음과 같습니다. 3D 플라잉 니트 슈즈 어퍼 . 여기서 실은 운동화의 특정 구역으로 편직됩니다. 열처리 시 녹아서 신발 전체가 무거워지지 않으면서 구조적 강성과 형태유지력을 부여합니다. 또한 다음과 같은 분야에서도 광범위하게 사용됩니다. 셔닐 원사 고정 섬유질 이탈을 방지하기 위해.

탐험 180°C 저융점사 사양

더 높은 융점을 선택하는 이유는 무엇입니까?

는 180°C 저융점 원사 110°C가 단순히 실패하는 환경을 위해 존재합니다. 많은 산업 염색 및 가공 공정에서 직물은 안정화를 위해 130°C가 넘는 온도에 노출됩니다. 110°C 실을 사용하면 다시 녹거나 접착력을 잃습니다. 염색 과정에서 구조적 붕괴가 발생합니다.

• 는rmal Stability: 일단 결합되면 180°C 실은 그립력을 잃지 않고 후속 고열 처리(열경화 또는 주름 형성 등)를 견딜 수 있습니다.
• 우수한 강도: 일반적으로 융점이 높은 폴리머는 다음과 같은 이점을 제공합니다. 더 큰 인장 강도 그리고 마모에 대한 저항력이 더 높습니다.
• 내화학성: 는se yarns often demonstrate better stability when exposed to industrial solvents or rigorous washing cycles.

산업 및 특수 사용 사례

180°C 실을 찾을 수 있습니다. 자동차 인테리어 특히 여름철에 박리 현상 없이 높은 실내 온도를 견뎌야 하는 헤드라이너와 도어 패널의 경우 더욱 그렇습니다. 그것은 또한 사용됩니다 여과 매체 뜨거운 가스나 액체가 직물을 통과하는 곳에서는 작동 열로 인해 저하되지 않는 결합이 필요합니다.

처리 요구 사항: 온도 및 압력

성공적인 결합을 위해서는 녹는점에만 도달하면 된다는 것은 일반적인 오해입니다. 실제로는 효과적인 결합 온도 일반적으로 10°C ~ 20°C 더 높음 명시된 실의 녹는점보다.

110°C 실의 경우 장비(예: 평판 라미네이터 또는 스팀 오븐)는 이상적으로 작동해야 합니다. 125°C - 130°C 원사의 코어가 완전히 액화되도록 합니다. 180°C 원사의 경우 가공 온도는 종종 195°C - 200°C . 이러한 더 높은 범위에서는 열 노출 기간(체류 시간)이 직물의 기본 "비융해" 섬유의 품질 저하를 방지하는 데 중요해집니다.

압력 두 번째 변수입니다. 충분한 압력이 없으면 용융된 실이 단순히 표면에 앉게 됩니다. 압력을 가하면 이웃한 실의 틈으로 들어가며, 기계적 및 화학적 연동 이는 최종 제품의 내구성을 정의합니다.

프로젝트에 적합한 융점을 선택하는 방법

잘못된 융점을 선택하면 두 가지 주요 문제가 발생할 수 있습니다. 결속력이 부족하다 (180°C 실에 비해 열이 너무 낮은 경우) 또는 직물 손상 (180°C 실에 필요한 열로 인해 옷의 나머지 부분이 녹는 경우) 선택 과정에 다음 체크리스트를 사용하십시오.

1. 기본 재료를 식별합니다. 폴리프로필렌(녹는점 ~160°C)으로 작업하는 경우 할 수 없다 원사가 녹기 전에 베이스 원단이 녹기 때문에 180°C 저융점 실을 사용하세요. 110°C 실을 사용해야 합니다.
2. 후처리 분석: 직물이 고열 염색을 받나요? 그렇다면 결합제가 염료 통에서 살아남으려면 180°C가 필요합니다.
3. 원하는 강성을 결정합니다. 180°C 실은 일반적으로 다음과 같은 결과를 낳습니다. 더욱 단단하고 견고한 결합 . 부드러운 "직물" 느낌이 필요한 경우 일반적으로 110°C가 더 나은 후보입니다.
4. 에너지 제약: 에너지 비용이 중요한 대규모 생산의 경우 110°C 원사는 오븐의 전기 또는 가스 소비를 크게 줄여줍니다.

열접착사의 미래 동향

는 industry is currently moving toward 이성분(Bico) 섬유 , 이는 종종 이러한 온도 사이의 격차를 해소합니다. 이성분 실은 표준 폴리에스터 코어와 110°C 외장을 가질 수 있습니다. 이를 통해 외피가 녹은 후에도 실이 섬유 모양을 유지할 수 있어 액체일 때 "웅덩이"가 발생할 수 있는 100% 저융점 실보다 깔끔한 외관을 제공합니다.

게다가, 원형성 이는 현재 110°C 및 180°C 원사가 100% 재활용 PET(rPET)를 사용하여 개발되고 있음을 의미합니다. 이를 통해 유해한 화학 접착제를 대체하는 열 접착 이점이 지속 가능한 원자재 소싱과 일치하도록 보장됩니다.
